Котли призначені для опалення побутових, виробничих та інших приміщень, в яких обладнана система центрального опалення, для підготовки та подачі тепла на технологічні потреби з використанням в якості палива дров, деревних відходів, кам’яного вугілля, тирсових і торф’яних брикетів, кускового торфу.

Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша теплопродуктивність котла досягається при спалюванні антрациту.

Показник тривалості згоряння разової загрузки палива напряму залежить від виду та якості палива та теплових втрат об’єкту, що опалюється.

Експлуатація котла можлива тільки в режимі ручної подачі твердого палива.

Управління Paskal DUO:

• механічним регуляторо тяги (опція)
• автоматично, за допомогою блока автоматики та вентилятора (комплектація Paskal DUO Plus)

Основні види палива Paskal DUO:

Рекомендується в якості палива використовувати кам’яне вугілля марки «А» (антрацит) по ДСТУ 3472-96.

Крім того, допускається використовувати таке паливо, як:

• дрова, вологістю не більше 25 %. Довжина полін повинна бути приблизно на 50 мм менше глибини топки;
• дерев’яні чи торф’яні брикети діаметром 10-15 см;
• як домішку до основного палива в пропорції 50 % можна додавати деревинні відходи з різними якісними параметрами (щодо вологості) і різної грануляції (обрізки, стружки, тріски, деревинні відходи, що утворюються при виробництві меблів, паркету).

Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша теплопродуктивність котла досягається при спалюванні антрациту.

Показник тривалості згоряння разової загрузки палива напряму залежить від виду та якості палива та теплових втрат об’єкту, що опалюється.

Експлуатація котла можлива тільки в режимі ручної подачі твердого палива.

Переваги Paskal DUO:

• Економія енергії: ефективно спалюють тверде паливо, що робить їх економічним у використанні.
• Довговічність: товщина сталі 6 мм.
• Високий ККД: 86%
• Надійність: при виробництві використовуються тільки якісні матеріали та комплектуючі, що гарантує їхню надійність.
• Простота керування: оснащені інтуїтивно зрозумілими системами керування, що робить їх простими у використанні.
• Безпека: всі наші котли проходять суворий контроль якості та відповідають міжнародним стандартам безпеки.
• Екологічність: наші котли працюють на твердому паливі, що робить їх екологічно чистими і такими, що не забруднюють навколишнє середовище.

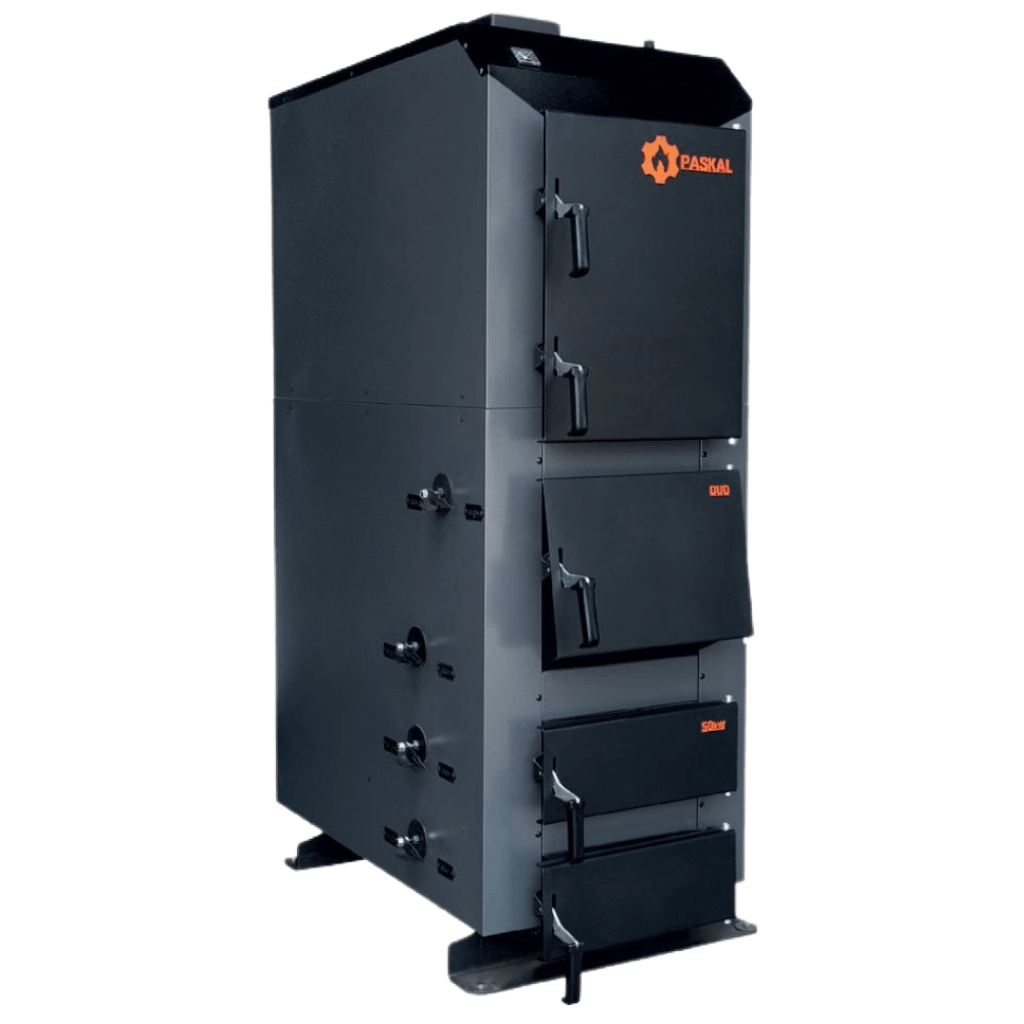

Опис конструкції Paskal DUO:

Конструктивно котел являє собою збірно-зварену конструкцію, що складається з корпусу (поз. 1) з камерою згоряння (топкою) (поз. 2). Конвекційна частина котла складається з чотирьохходового теплообмінника (поз. 3), який розташований безпосередньо над топкою.

Корпус котла виконаний в формі паралелепіпеду з подвійними стінками, які розділені водними перегородками (поз. 17). На зовнішній поверхні корпусу під декоративною обшивкою закріплена теплова ізоляція. (поз. 18).

Паливо для процесу спалення завантажується на колосникові грати (поз. 14) крізь завантажувальні дверцята (поз. 5). Згоряння палива в топці відбувається за участю повітря, яке постачається крізь вікно клапана подачі повітря (поз. 7), що закривається кришкою, під колосникові грати. Кількість повітря, необхідного для процесу згоряння, регулюється за допомогою механічного регулятора (не входить в комплект поставки).

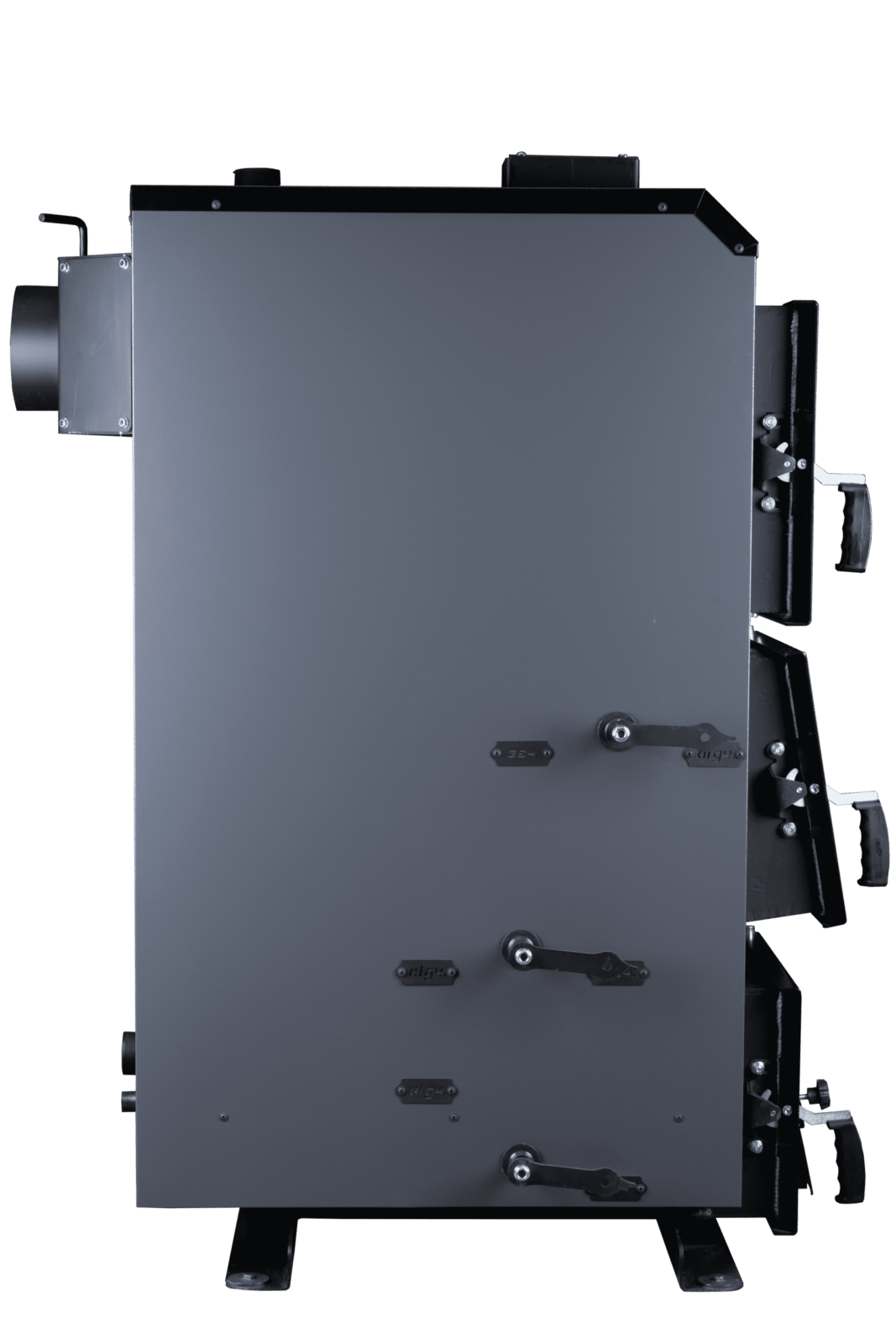

Для варіанту DUO Plus згоряння палива в топці відбувається за участю повітря, що поставляється в топку по каналу подачі повітря через повітряні форсунки (поз. 15, рис. 2). Кількість повітря, необхідного для процесу горіння, автоматично регулюється контролером та подається через фланець (поз. 19) за допомогою вентилятора. Автоматика керування та вентилятор входить в комплект поставки котла DUO Plus.

Колосникові грати виконані з товстостінних безшовних труб, по яких постійно циркулює вода з водяної оболонки котла, що унеможливлює їх прогорання.

Високотемпературні продукти згоряння, проходячи по теплообміннику, передають тепло шляхом конвекції теплоносію (води), яка циркулює по водній оболонці котла.

Підведення і відведення теплоносія здійснюється відповідно через патрубки зворотної мережної води (поз. 9) і прямої мережної води (поз. 8).

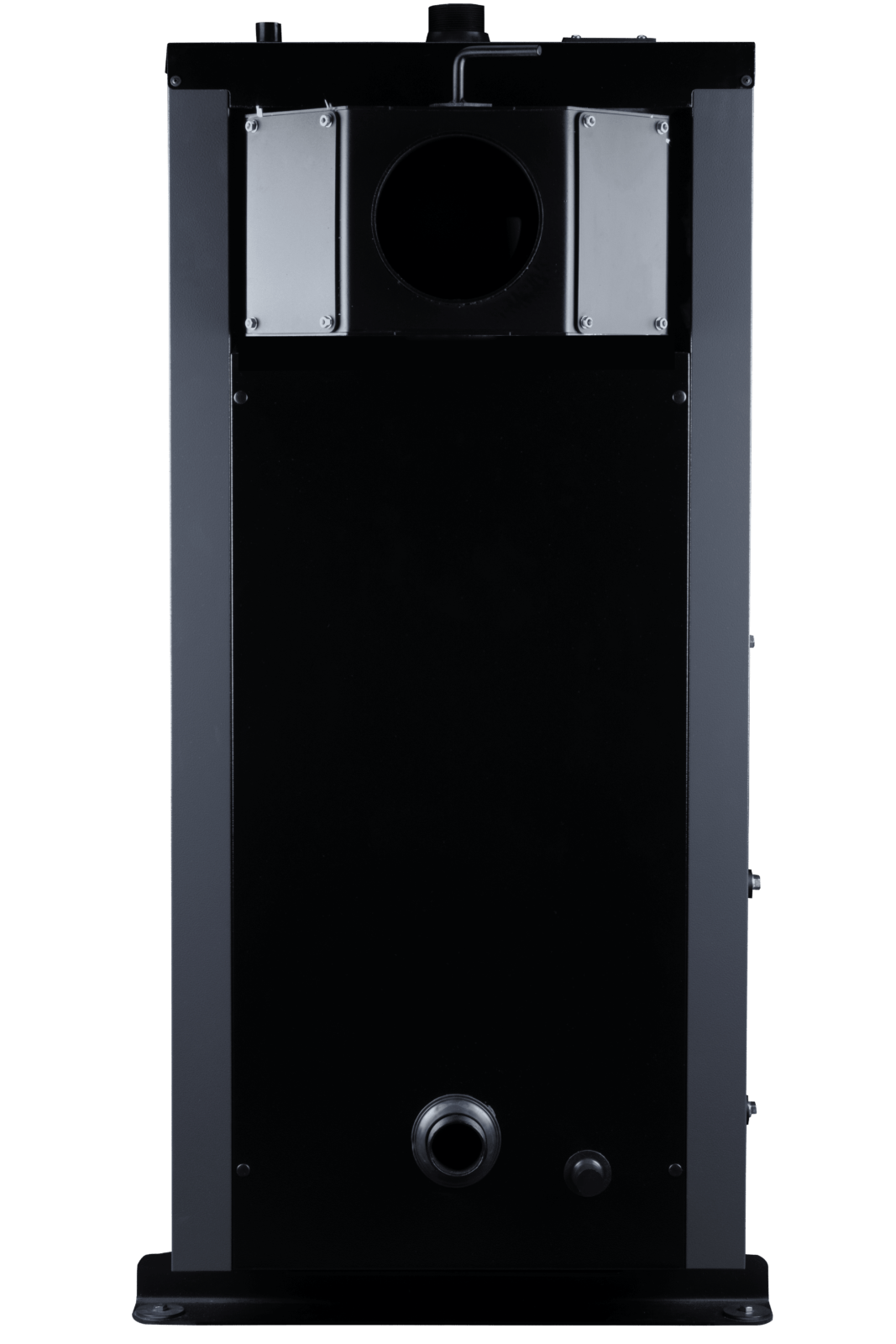

Топочні гази виходять у димохід крізь боров (поз. 12), розташований у задній частині котла. Боров обладнано вбудованим дросельним клапаном продуктів згоряння – шибером (поз. 13). У випадку надто високої тяги у димоході шибер дає можливість її знизити шляхом часткового перекривання вихідного отвору борова.

Зола, яка утворюється в процесі згоряння палива, зсипається в нижню частину корпусу котла в короб зольника (поз. 22).

У верхній частині корпусу котла розташований штуцер для встановлення запобіжного клапана котла (поз. 11). Запобіжний клапан не входить у комплект поставки.

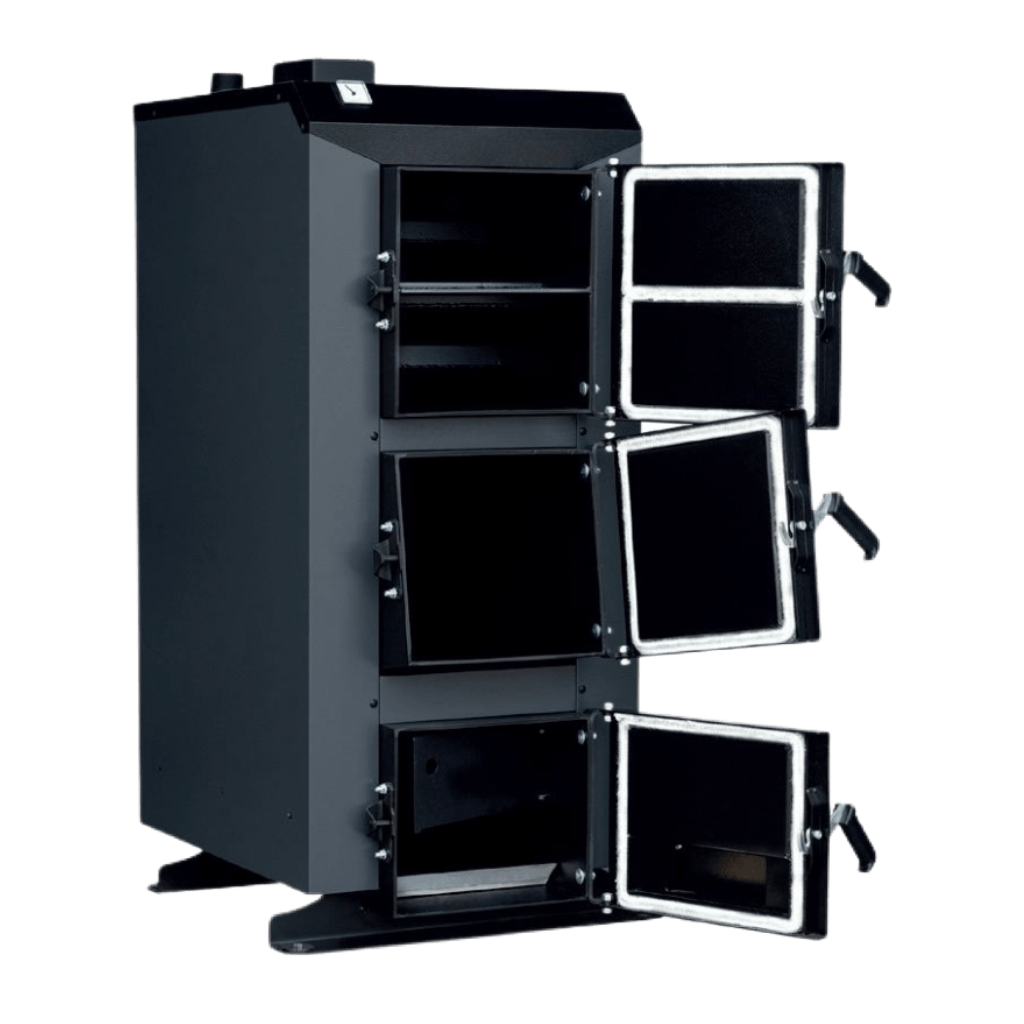

Ревізійний дверцята (поз. 6), що розташовані на передній стінці котла, необхідні для періодичного чищення колосникових грат, а також для можливості спорожнення підколосникової зони.

Для можливості періодичного обслуговування (чищення) теплообмінника передбачені дверцята поз. 4.

Основні елементи Paskal DUO:

1 – Корпус котла; 2 – Камера згоряння (топка); 3 – Конвекційна частина (теплообмінники); 4 – Дверцята конвекційної частини котла; 5 – Дверцята завантажувальні; 6 – Дверцята ревізійні; 7 – Шибер; 8 – Патрубок прямої мережної води; 9 – Патрубок зворотної мережної води; 10 – Штуцер зливу води з котла; 11 – Штуцер під запобіжний клапан; 12 – Боров; 13 – Шибер тяги топочних газів; 14 – Колосникові грати; 15 – Повітряні форсунки; 16 – Відбивач; 17 – Водяна оболонка; 18 – Теплоізоляція корпусу; 19– Фланець під’єднання вентилятора; 20 – Термометр; 21 – Канал подачі повітря на горіння: 21.1 – Ручка верхньої повітряної заслінки; 21.2 – Ручки середніх повітряних заслінок; 21.3 – Ручка нижньої повітряної заслінки; 22 – Зольник.
