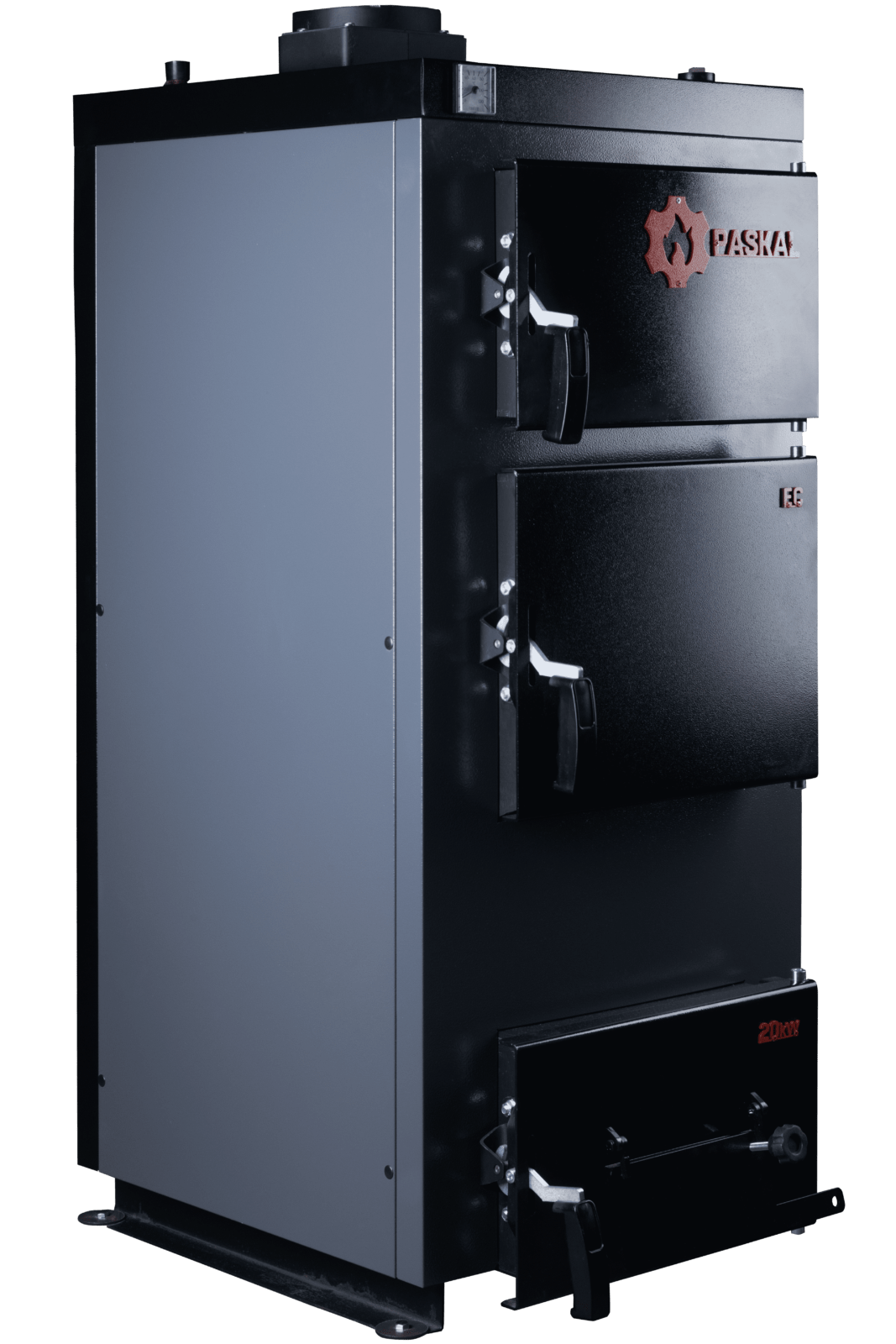

Твердопаливні котли Paskal серії EC призначені для опалення побутових, виробничих та інших приміщень, в яких обладнана система центрального опалення, для підготовки та подачі тепла на технологічні потреби.

Котли моделей ЕС та ЕСО є абсолютно ідентичними за конструкцією, за виключенням того що внутрішня оболонка корпусу і теплообмінників в моделі ЕСО виконана з металу товщиною 4,0 мм, а ЕС 6,0 мм.

Управління Paskal EC:

• механічним регуляторо тяги (опція)
• автоматично, за допомогою блока автоматики та вентилятора (комплектація Paskal SL Plus)

Основні види палива Paskal EC:

Рекомендується в якості палива використовувати кам’яне вугілля марки «А» (антрацит) по ДСТУ 3472-96.

Крім того, допускається використовувати таке паливо, як:

• дрова, вологістю не більше 25 %. Довжина полін повинна бути приблизно на 50 мм менше глибини топки;
• дерев’яні чи торф’яні брикети діаметром 10-15 см;
• як домішку до основного палива в пропорції 50 % можна додавати деревинні відходи з різними якісними параметрами (щодо вологості) і різної грануляції (обрізки, стружки, тріски, деревинні відходи, що утворюються при виробництві меблів, паркету).

Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша теплопродуктивність котла досягається при спалюванні антрациту.

Показник тривалості згоряння разової загрузки палива напряму залежить від виду та якості палива та теплових втрат об’єкту, що опалюється.

Експлуатація котла можлива тільки в режимі ручної подачі твердого палива.

Переваги твердопаливних котлів Paskal EC:

Опис конструкції Paskal EC:

Конструктивно котел являє собою збірно-зварену конструкцію, що складається з корпусу (поз. 1) з камерою згоряння (топкою) (поз. 2). Конвекційна частина котла складається з трьохходового теплообмінника (поз. 3), який розташований безпосередньо над топкою.

Корпус котла виконаний в формі паралелепіпеду з подвійними стінками, які розділені водними перегородками (поз. 15). На зовнішній поверхні корпусу під декоративною обшивкою та всередині двірцят закріплена теплова ізоляція. (поз. 16). Теплоізоляція в дверцятах виконана з керамоволокна, що використовується при футеруванні промислових термічних печей та має дуже низький показник теплопровідності.

Паливо для процесу спалення завантажується на колосникові грати (поз. 12) крізь завантажувальні дверцята (поз. 5). Згоряння палива в топці відбувається за участю повітря, яке постачається крізь вікно клапана подачі повітря (поз. 7), що закривається кришкою, під колосникові грати. Кількість повітря, необхідного для процесу згоряння, регулюється за допомогою механічного регулятора (не входить в комплект поставки). Також можливо під’єднання вентилятора до фланця (поз. 17). У такому випадку подача повітря для горіння буде відбуватись через внутрішні канали до повітряних форсунок, розташованих під колосниками (поз. 13)

Колосникові грати виконані з товстостінних безшовних труб, по яких постійно циркулює вода з водяної оболонки котла, що унеможливлює їх прогорання.

Високотемпературні продукти згоряння, проходячи по теплообміннику, передають тепло шляхом конвекції теплоносію (воді), яка циркулює по водній оболонці котла.

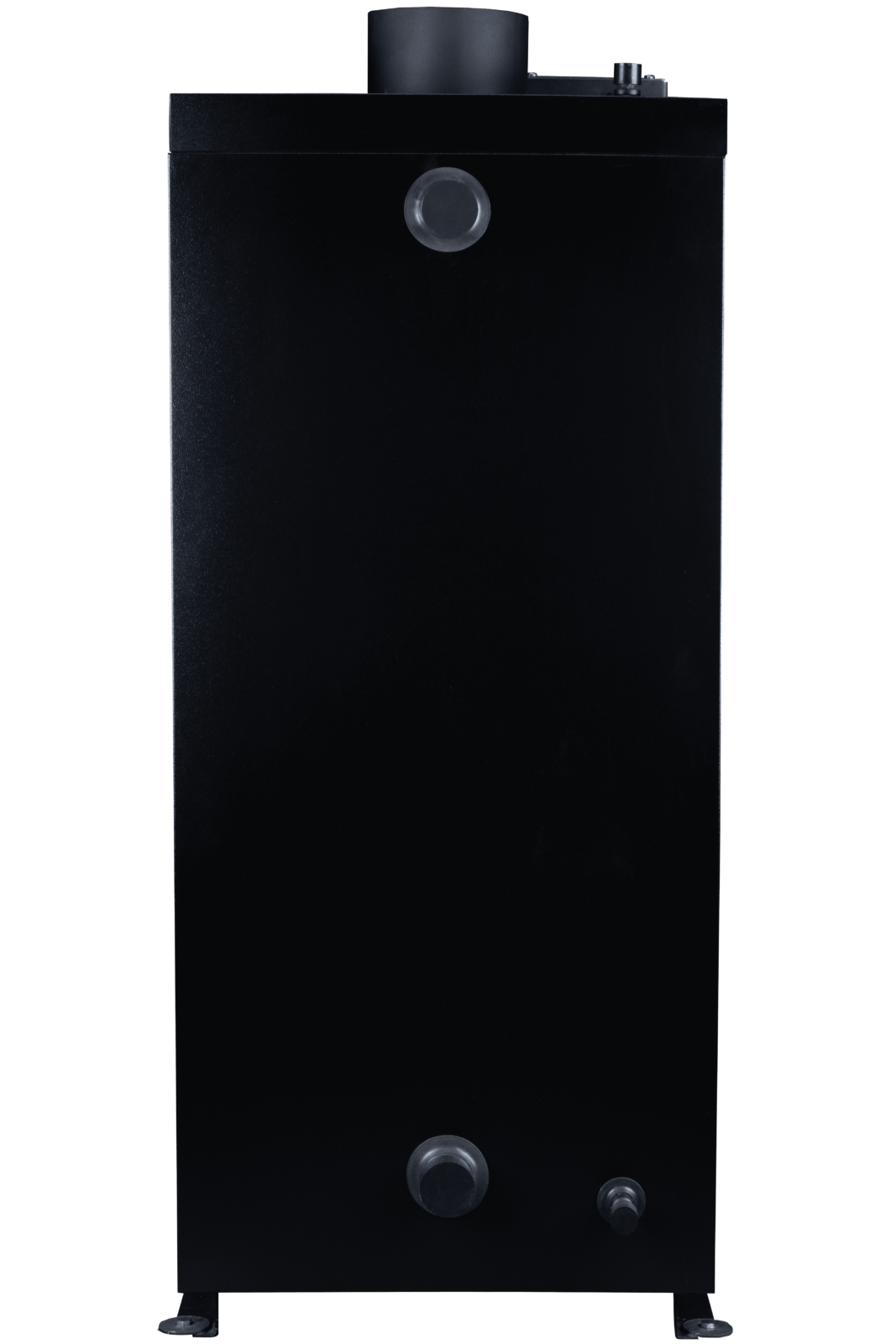

Підведення і відведення теплоносія здійснюється відповідно через патрубки зворотної мережної води (поз. 9) і прямої мережної води (поз. 8).

Топочні гази виходять у димохід крізь боров (поз. 18), розташований у верхній частині котла.

Зола, яка утворюється в процесі згоряння палива, зсипається в нижню частину корпусу (основу котла).

У верхній частині корпусу котла розташований штуцер для встановлення запобіжного клапана котла (поз. 11). Запобіжний клапан не входить у комплект поставки.

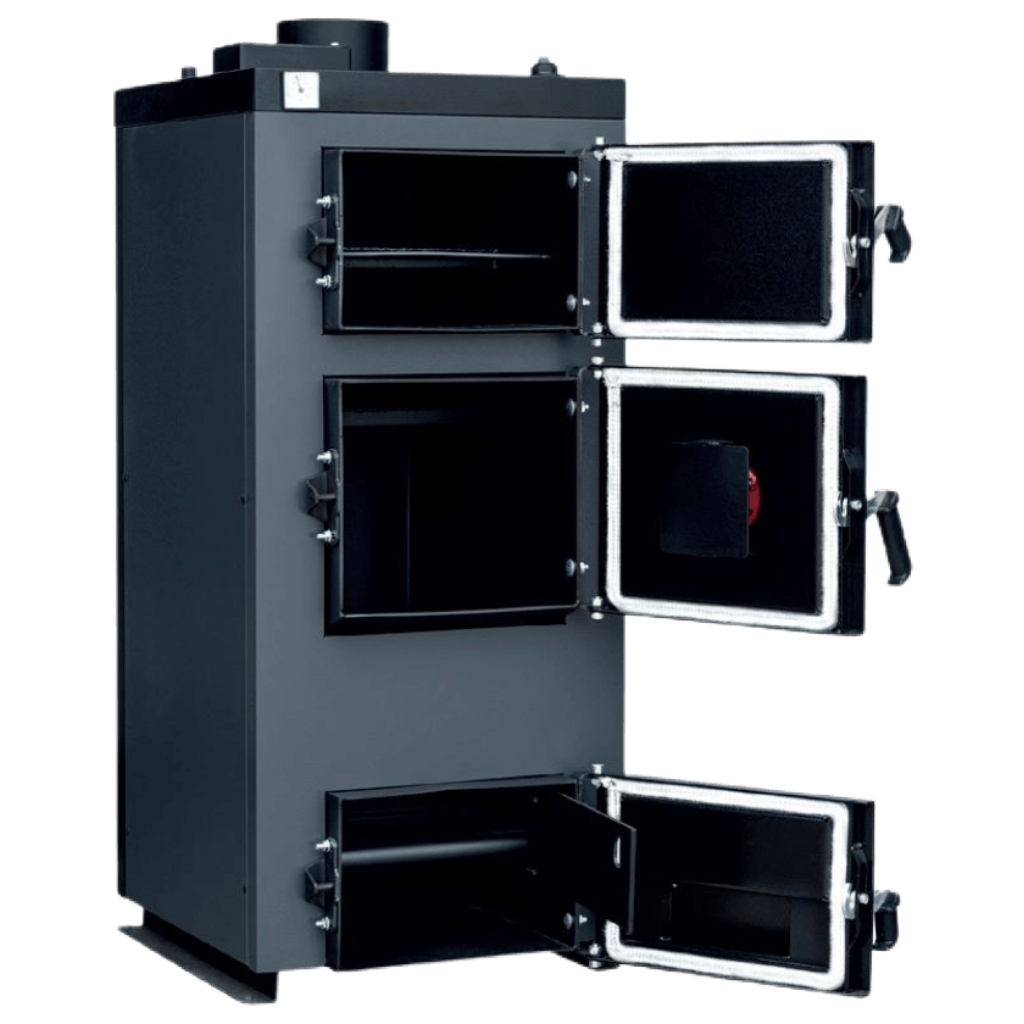

Ревізійний дверцята (поз. 6), що розташовані на передній стінці котла, необхідні для періодичного чищення колосникових грат, а також для можливості спорожнення підколосникової зони.

Для можливості періодичного обслуговування (чищення) теплообмінника передбачені дверцята (поз. 4).

Основні елементи Paskal EC:
