Твердопаливні котли Paskal серії SL призначені для опалення побутових, виробничих та інших приміщень, в яких обладнана система центрального опалення, для підготовки та подачі тепла на технологічні потреби.

Котли моделей SL та SLE є абсолютно ідентичними за конструкцією, за виключенням того що внутрішня оболонка корпусу і теплообмінників в моделі SLE виконана з металу товщиною 4 мм, а SL –  6 мм.

Управління Paskal SL:

• механічним регуляторо тяги (опція)
• автоматично, за допомогою блока автоматики та вентилятора (комплектація Paskal SL Plus)

Основні види палива Paskal SL:

Рекомендується в якості палива використовувати кам’яне вугілля марки «А» (антрацит) по ДСТУ 3472-96.

Крім того, допускається використовувати таке паливо, як:

• дрова, вологістю не більше 25 %. Довжина полін повинна бути приблизно на 50 мм менше глибини топки;
• дерев’яні чи торф’яні брикети діаметром 10-15 см;
• як домішку до основного палива в пропорції 50 % можна додавати деревинні відходи з різними якісними параметрами (щодо вологості) і різної грануляції (обрізки, стружки, тріски, деревинні відходи, що утворюються при виробництві меблів, паркету).

Конструкція котла дозволяє максимально ефективно використовувати тепло, що виділяється при спалюванні різних видів низькокалорійного твердого палива, при цьому найбільша теплопродуктивність котла досягається при спалюванні антрациту.

Показник тривалості згоряння разової загрузки палива напряму залежить від виду та якості палива та теплових втрат об’єкту, що опалюється.

Експлуатація котла можлива тільки в режимі ручної подачі твердого палива.

Переваги твердопаливних котлів Paskal SL:

Опис конструкції Paskal SL:

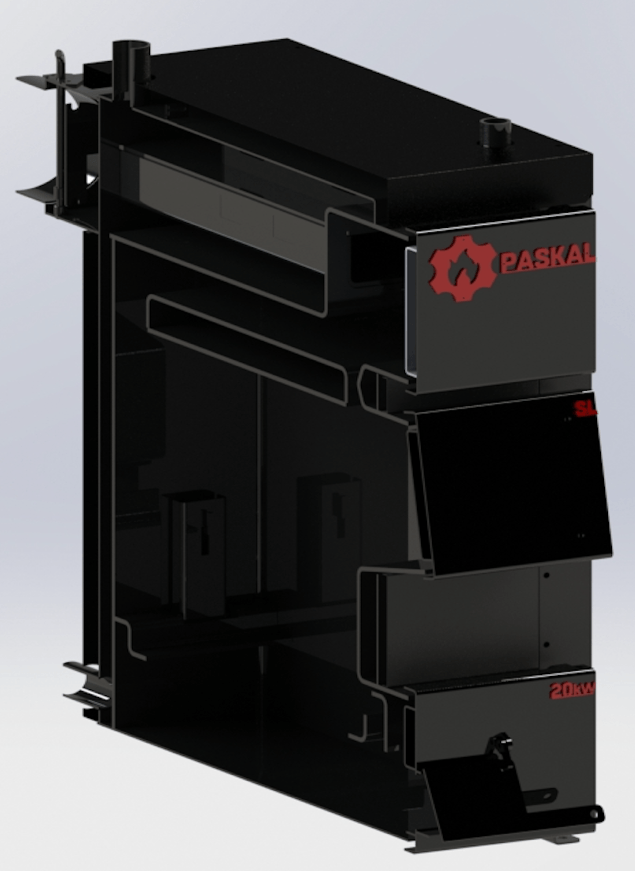

Конструктивно котел являє собою збірно-зварену конструкцію, що складається з корпуса (поз. 1) з камерою згоряння (топкою) (поз. 2). Конвекційна частина котла складається з двоходового теплообмінника (поз. 3), який розташований безпосередньо над топкою.

Корпус котла виконаний в формі паралелепіпеду з подвійними стінками, які розділені водними перегородками (поз. 15). На зовнішній поверхні корпуса під декоративною обшивкою закріплена теплова ізоляція. (поз. 16).

Паливо для процесу спалення завантажується на колосникові грати (поз. 13) крізь завантажувальні дверцята (поз. 5). Згоряння палива в топці відбувається за участю повітря, яке постачається крізь вікно клапана подачі повітря (поз. 9), що закривається кришкою, під колосникові грати. Кількість повітря, необхідного для процесу згоряння, регулюється механічним регулятором тяги (поз. 17, рис. 2), який шляхом натягу або послаблення ланцюга (поз. 18) керує положенням кришки клапана. Регулятор тяги не входить до комплекту поставки котла.

Високотемпературні продукти згоряння, проходячи по теплообміннику, передають тепло шляхом конвекції теплоносію (воді), яка циркулює по водній оболонці котла.

Підведення і відведення теплоносія здійснюється відповідно через патрубки зворотної мережної води (поз. 8) і прямої мережної води (поз. 7).

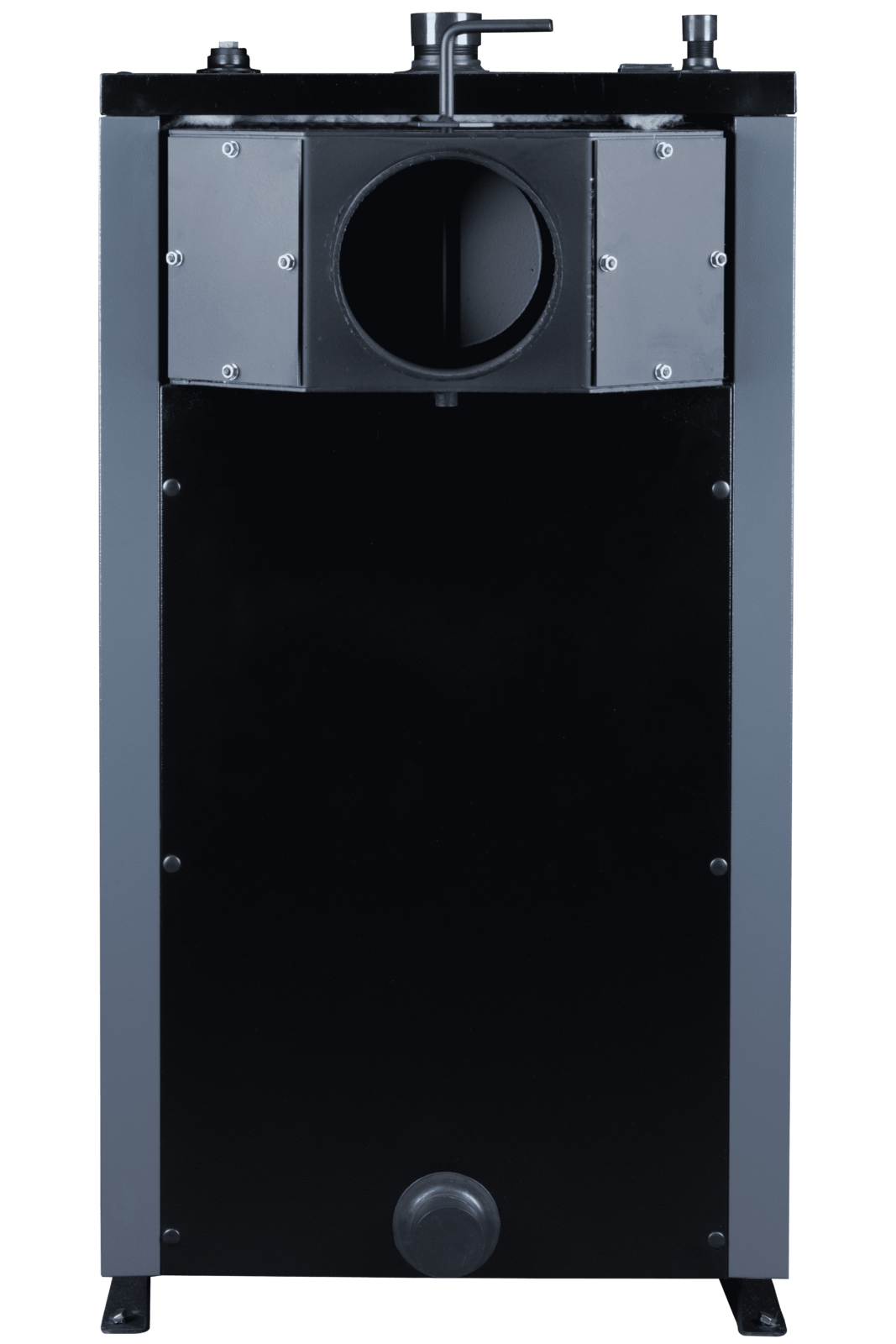

Топочні гази виходять у димохід крізь боров (поз. 11), розташований у задній частині котла. Боров обладнано вбудованим дросельним клапаном продуктів згоряння – шибером (поз. 12). У випадку надто високої тяги у димоході шибер дає можливість її знизити шляхом часткового перекривання вихідного отвору борова.

Зола, яка утворюється в процесі згоряння палива, зсипається в нижню частину корпуса котла.

У верхній частині корпуса котла розташований штуцер для встановлення запобіжного клапана котла (поз. 10).

Ревізійний дверцята (поз. 6), що розташовані на передній стінці котла, необхідні для періодичного чищення колосникових грат, а також для можливості спорожнення підколосникової зони.

Для можливості періодичного обслуговування (чищення) теплообмінника передбачені дверцята (поз. 4).

Для встановлення вентилятора нагнітання повітря під колосники, що буде керуватись автоматикою, на лівій бічній стінці котла розташоване відповідне монтажне місце (поз. 19).

Основні елементи Paskal SL:

Габаритні розміри фланця клапана подачі повітря:
